澳门大学横琴校区河底隧道，是澳门大学连接珠海横琴校区的主要通道，隧道路线全长1,570m，其中隧道段长1,430m，设计车速为50KM/h，车道限界高度5.6米，车道宽度2×4.5米；包括1座监控中心，31个现场控制站，一套冗余控制站。

在这条澳门大学师生往返两校区的隧道里，依托VTScada工业组态软件开发的中央监控系统（CCMS），承载着隧道日常运营全面监控的重要作用。

图1 澳门大学横琴校区河底隧道，依托VTScada开发的中央监控系统，承载着隧道
日常运营全面监控的重要作用

CCMS系统全面实现：

通用设备监控

·  风机监控：监控及运行车道、行人道风机，能见度、风速、风向、烟雾、CO/CO2浓度等传感器状态或参数值；

·  防火门监控：监测隧道内防火门磁、垂直电梯、手扶电梯的状态，联动CCTV与报警系统；

·  交通监控：远程监控隧道内交通信号灯、通行灯、声光报警器及龙门架超高探测；

·  水泵监控：监控雨水泵/污水泵/潜污泵等水泵运行状态、水箱水位及相关报警状态；

·  电力监控：监控隧道内所有智能电表电能参数及UPS/发电机/应急照明系统等设备的状态。

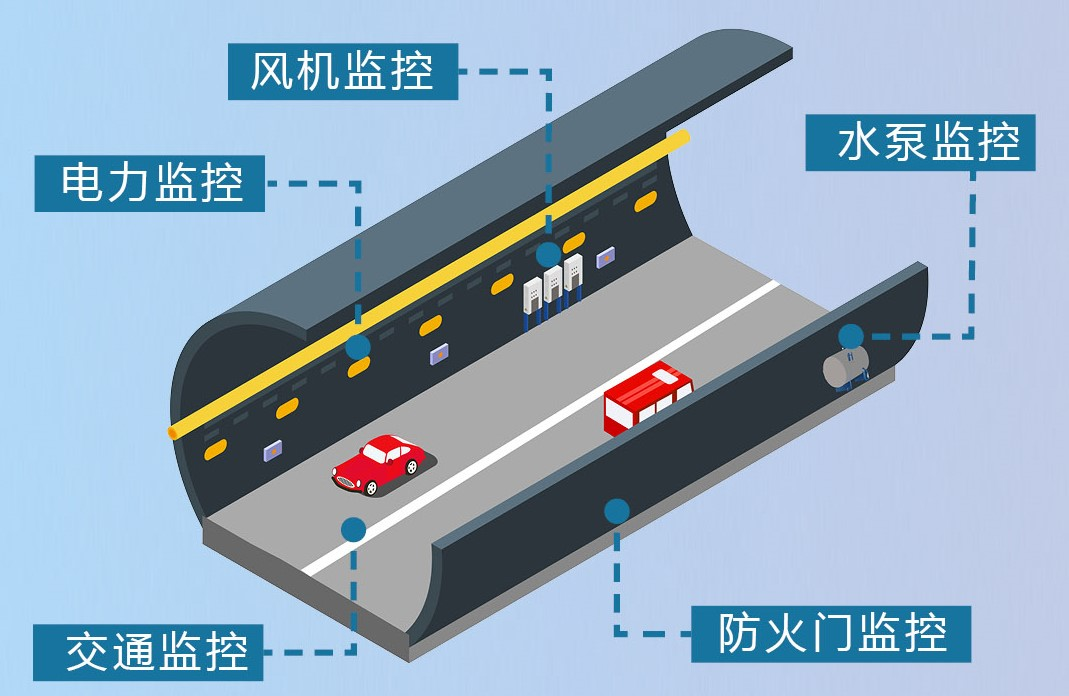

图2 依托VTScada开发的中央监控系统为澳门大学横琴校区河底隧道的风机、
水泵、交通、防火门、电力等电力设备实现全面监控

联动第三方系统

·  联动中央监控大屏：发生相关报警时，CCTV监控大屏弹出指定摄像画面功能；

·  联动紧急电话系统：通过心跳机制定时向紧急电话系统主动发送报文，监控电话状态，拨打指定号码；

·  联动信息情报系统：通过CCMS选择信息情报显示屏显示内容；当相关报警发生时，联动情报牌显示指定应急提示信息；

·  联动公共广播：相关报警发生时，指定位置公共广播播报预置语音，提醒隧道内人员当前隧道情况及处理措施。

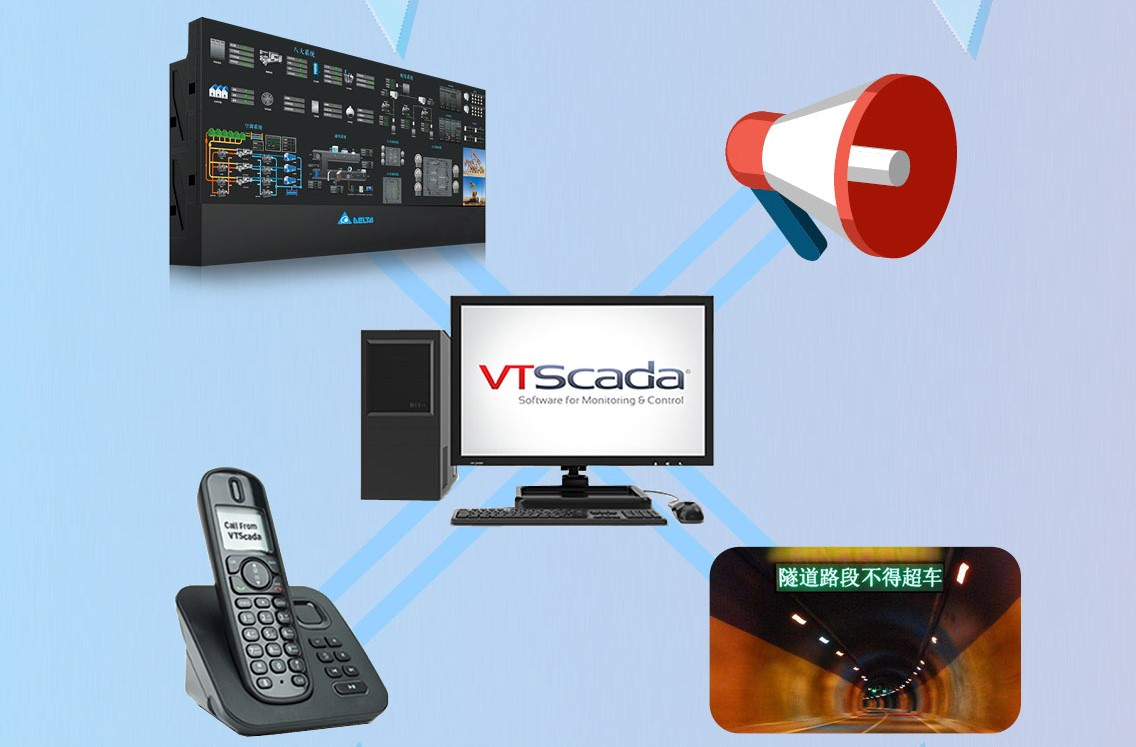

图3 依托VTScada开发的中央监控系统与第三方系统实时联动，澳门大学横
琴校区河底隧道信息畅通提供支持

系统总览

·  显示双向车道交通灯状态、通行灯状态、信息情报牌内容、风速风向参数；

·  显示累计消防报警次数；

·  显示当日CCTV弹屏及龙门架超高报警次数；

·  显示车道与行人道风机运行状态、防火门、紧急电话状态统计信息。

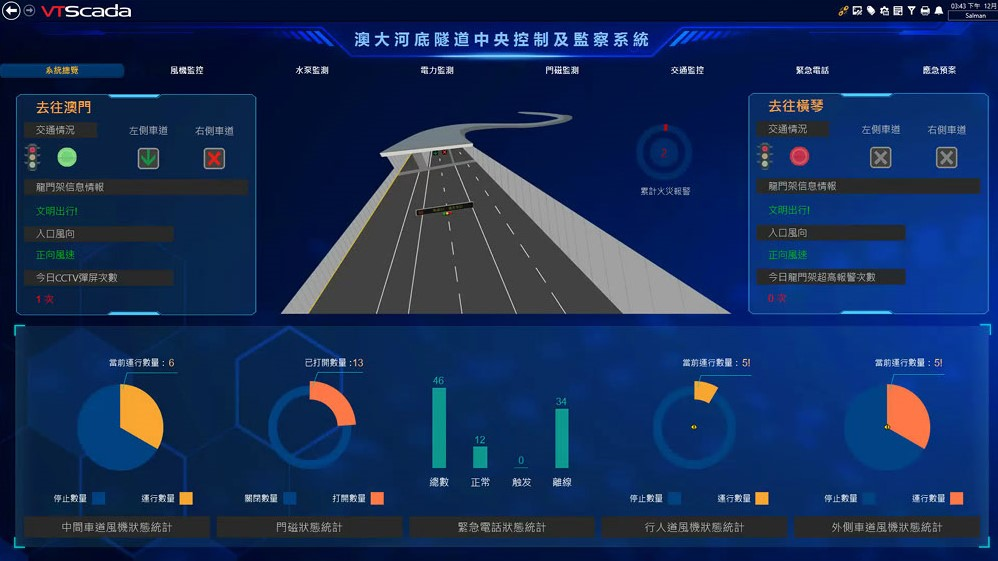

图4 依托VTScada开发的中央监控系统整合显示总览信息

应急预案

·  预置多种应急预案，包括消防应急、交通堵塞、交通事故、人员误入等应急预案；

·  当启动应急预案时，联动风机、CCTV、公共广播、信息情报、交通灯、通行灯等多系统执行相关动作。

图5 依托VTScada开发的中央监控系统，设计了多种应急预案，为隧道安全
保驾护航

除了出色的完成CCMS功能设计外，VTScada 极具特色的功能在此项目中带给业主耳目一新的感觉：

·  参数化页面、自定义Tag类型、自定义组件功能抢跑时间，一天即完成一周的工作量；

·  按照ANSI/ISA-18.2标准实现报警管理，为后续操作奠定良好基础；

·  自动记录开发人员的每一步有效动作，随时还原到之前的任意版本；

·  更新包远程导入服务器应用程序，保证服务器与各工作站的不间断运行；

·  多工作站及远程开发模式发挥抢跑时间作用，为工程的工期进展赢得了时间；

·  多种强大的冗余功能保障了数据的安全性、完整性，以及可靠的连续运行。

数字时代，隧道管理的集中监控、应急警报和数据分析愈加重要，VTScada实时直观，快速灵活及丰富的功能，与该隧道监控要求高度契合，充分彰显了台达构建智能化解决方案的能力。
