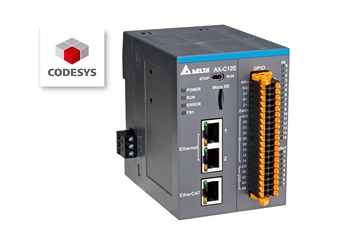

AX-C系列运动控制型CPU

AX-C系列为AX家族中的EtherCAT运动控制器。机身小巧，搭载CODESYS平台，最高可支持12轴的同步运动，内置本地I/O，并可透过远程 I/O模块进行拓展，以太网通讯口满足向上通讯与协作其他设备运作的需求。AX-C系列运动控制器具备完整功能， 如过程控制、运动控制、信息处理等，提供高执行效率与便利的开发环境，以优于同级产品的性能，提供客户绝佳的产品使用体验。

产品介绍

产品特色

• 一机满足基本运动控制功能：基本同步轴支持高达12轴，内置EtherCAT口、Ethernet双网口、SD卡槽。I/O接口提供RS-485通讯口，内置编码器差动信号输入接口，并提供16点输入(4组200kHz高速计数器输入) 与8点输出 (4轴200kHz脉冲输出)
• 强大运算效能：采用优于市售同级产品的高效处理器，基本指令处理速度可达1 ns，程序增加，效能高速稳定
• 配置扩展灵活便利：可弹性搭配台达提供多种EtherCAT远程模块方案，依客户需求达到最适I/O配置

应用领域

包装、机床、食品、木材/金属加工、锂电、电子组装

技术规格

机种	AX-C12EB
运动控制协议	EtherCAT
总轴数 (实+虚)	16（12+4 PTO）
基本指令指令周期	1ns
程序容量	128MB
数据容量	256MB
I/O扩展	仅支持远程模块，最多支持64从站
I/O数据容量	IN：131,072 bytes / OUT：131,072 bytes
内置I/O点数	DI: 16点 (4组200 kHz高速计数器) / DO: 8点 (4轴200 kHz 脉冲输出)
内置通讯口	EtherCAT*1、Ethernet*2、RS-485*1
内置通讯协议	EtherCAT、OPC UA (Server) 、MODBUS、MODBUS TCP、EtherNet/IP
输入电源	24 VDC
