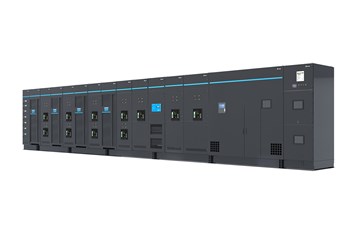

HIP 高集成交流电力模块系统

产品特色

• 在线模式：系统内部全铜排连接，在UPS带载模式下，HIP整体效率值高达 96.4%
• ECO 模式：当UPS进入ECO 模式下，HIP整体效率值高达 98.1%
• 逆变器工作在滤波模式下保证负载功率因数＞ 0.99，谐波含量＜ 3%

• 集成度高：系统整合“就地柜、变压器、低压成套、UPS 电源、管理系统”等形成一套完整供电模块
• 传统变压器方案整排深度为1650mm，台达变压器方案整排深度为1200mm，占地面积节省27%，同时对系统架构进行简化，低压配电与UPS集成后，减少重复断路器，改变现场布置，占地面积减少40%以上

• 高可靠性：全铜排、无电缆连接，相较线缆损耗更小、寿命更长，可靠性更高
• 省时省事：全铜排、无电缆连接，相较线缆安装时间节省 30%

• 多段保护：系统全部采用断路器，具备“短路瞬时、短路短延时、过载长延时”保护，通过参数设置保证了级联保护
• 方便维护：配电与电源独立设计，方便电源内部无电维护，保证维修人员安全

• 深度检测：智能管理系统对断路器、风扇、电容、IGBT、铜排温度等核心部件实时在线健康体检，故障提前预判保障供电模块安全运行
• 系统管理：监控系统可以接入机房烟感、温湿度、视频、门禁等系统，可监控机房环境信息与非法入侵

产品架构解析
