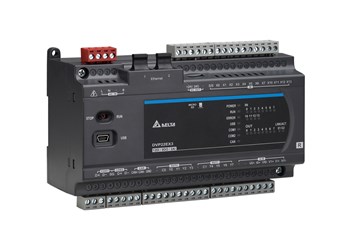

DVP-EX3系列

为满足应用市场对多功能可编程控制器的需求，台达 DVP 第三代控制器 EX3 系列采用 AS 系列 32 位处理器，提供友善且资安强化的程序编辑软件选项、内置模拟 I/O、与多样通讯接口。与前代产品 DVP-EX2 相比，DVP-EX3 升级运算能力、程序容量，以及扩展整合能力。

型录下载

产品介绍

产品特色

• 运算能力再提升：采用 AS 系列高速处理器，基本指令速度最快可达 25 ns
• 程序容量加大：64K steps
• 最大 I/O 点数增加：支持最大 256 点
• 采用新编程软件：导入 DIADesigner 软件，强化资安，整合性更高
• 内置 2 组 RS-485 通讯口、模拟 I/O、Micro SD 卡接口
• 支持 EtherNet/IP (Scanner/Adapter)、 MODBUS TCP、CANopen DS301

应用领域

伺服定位控制、裁料机 (高速伺服控制)、X-Y 伺服机械手臂、伺服控制夹取物料应用、光电、半导体、纺织、 HVAC 空调系统

技术规格

	EX3
软件	ISPSoft, DIADesigner
指令速度	25 ns (AS core)
程序容量	64K steps
内置	100 ~ 240 VAC 电源供应 CPU 模块，Ethernet通讯口 x 2 (具 Switch 功能)、RS-485 通讯口 x 1、USB通讯口 x 1、CAN 通讯口 x 1、Micro SD 卡接口，以及 22 / 28 / 36 点 I/O，采用脱落式端子
总线类型与最大轴数	- CANOpen DS301通讯，最多控制 64 台从站 - 搭配台达产品，可控制 8 轴伺服与 8 台变频器
最大 I/O 总数	256 (最多 8 台特殊扩展模块)
主机 I/O 点数	22: 12DI + 8DO + 2AI 28: 4 差动 DI + 8DI + 4 差动 DO + 8DO + 2AI + 2AO 36: 16DI + 16DO + 2AI + 2AO
型号	DVP22EX300T (NPN output) DVP22EX300R (Relay output) DVP28EX300MT (NPN output) DVP36EX300T (NPN output) DVP36EX300R (Relay output)
