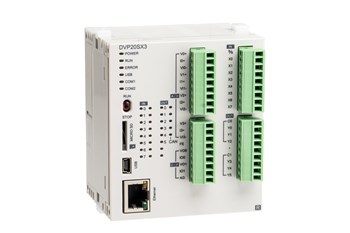

DVP-SX3系列

呼应市场对高附加价值、紧凑型机台的需求，台达 DVP 第三代控制器 SX3 系列采用 AS 系列 32 位处理器，内置友善软件编辑接口、模拟 I/O、多样通讯接口。相较第二代 DVP-SX2 ，DVP-SX3 系列升级运算能力，加大程序容量，强化资安且更易于扩展与整合。

型录下载

产品介绍

产品特色

• 运算能力再提升：采用 AS 系列高速处理器，基本指令速度最快可达 25 ns
• 程序容量加大：64k steps
• 最大 I/O 点数增加：512 点 (256 点输入 + 256 点输出总和，包含主机固定占用 16 DI 与 16 DO)，两侧皆可安装最多 8 台扩展模块
• 采用新编程软件：导入 DIADesigner 软件，强化资安，整合性更高
• 内置 2 组 RS-485 通讯口、模拟 I/O、Micro SD 卡接口
• 支持 EtherNet/IP (Scanner/Adapter)、 Modbus TCP、CANopen DS301

应用领域

伺服定位控制、裁料机 (高速伺服控制)、X-Y 伺服机械手臂、伺服控制夹取物料应用、光电、半导体、纺织、 HVAC 空调系统

技术规格

	SX3
软件	DIADesigner
指令速度	25 ns (AS core)
程序容量	64K steps
内置	24VDC 电源供应 CPU 模块，Ethernet 通讯口 x 1、 RS-485 通讯口 x 2、USB 通讯口 x 1、CAN 通讯口 x 1、Micro SD 卡接口，以及 20 点 I/O，采用脱落式端子
总线类型与最大轴数	- CANOpen DS301通讯，最多控制 64 台从站 - 搭配台达产品，可控制 8 轴伺服与 8 台变频器
最大 I/O 总数	512 点 (256 点输入 + 256 点输出总和，包含主机固定占用 16 DI 与 16 DO)，两侧皆可安装最多 8 台扩展模块
主机 I/O 点数	20: 8DI + 6DO + 2AO + 4AI
型号	DVP20SX311T (NPN output) DVP20SX311R (Relay output) DVP20SX311S (PNP output)
