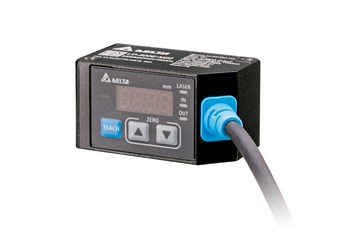

LD-E 系列

台达激光位移计 LD-N 与 LD-E 系列可精准量测待测物体的位移变化量。
LD-N 系列提供短距离、高精度的规格,适用于对精度有要求的应用;
LD-E 系列满足距离较长且仍需进行量测的应用,最远量测距离可达 700 mm。

客户可依不同的量测距离需求,搭配不同精度规格的台达激光位移计 LD 系列,满足产品尺寸、厚度、及形状等多元型态的量测应用。

产品介绍

产品特色
  • 铝合金外壳
  • IP67 防护等级
  • 七节显示设置
  • 数位 I/O 、4 ~ 20 mA 输出
  • Modbus RS-485 通讯界面
  • 线性度±0.3%
应用领域
食品饮料、包装、医疗、电子零组件设备、纺织、橡塑料、仓储、机床行业
技术规格
测量范围:
LD-100E-M22:65 ~ 135 mm
LD-220E-M22:120 ~ 320 mm
LD-500E-M22:300 ~ 700 mm

电压范围:12 ~ 24 VDC ± 10%

重复精度:
LD-100E-M22:70 µm
LD-220E-M22:200 µm
LD-500E-M22:300 µm (300 ~ 500 mm)      600 µm (500 ~ 700 mm)

取样频率:1.5 ms / 3 ms / 5 ms

线性度:
LD-100E-M22:± 0.1%
LD-220E-M22:± 0.2%
LD-500E-M22:± 0.2% (300 ~ 500 mm)        ± 0.3% (500 ~ 700 mm)

尺寸:44 x 25 x 24 mm

连接方式:直接出线 2 m
